SUITE DE BUREAUX À MANHATTAN
New York City, New York
2,500 sq. ft.
24 jui - 30 jui 2024
As-Built Plans
Aperçu du projet
Niché dans le quartier emblématique de SoHo, dans le Lower Manhattan, cet espace de bureaux commerciaux de 230 m² se trouve dans un immeuble de plusieurs étages entouré de galeries d'art, de studios et d'espaces commerciaux. L'espace loué présente de hauts plafonds, des poutres apparentes et une installation MEP dense. Avec un aménagement comprenant un hall d'entrée, une salle de conférence, une kitchenette, des rangements et des toilettes, l'espace nécessitait une documentation LiDAR précise pour soutenir les futures améliorations architecturales et l'aménagement de l'espace.
Livrables
Nuage de points LiDAR haute résolution : données spatiales précises pour la documentation de construction
Visualisation du jumeau numérique à 360° : accès à distance immersif pour les parties prenantes et les planificateurs
Dessins CAO 2D : plans d'étage, RCP, élévations, coupes et nomenclatures de portes/fenêtres
Modèle BIM LOD 300 : modèle Revit structuré pour la rénovation, la coordination et l'utilisation FM
Notre rôle et notre technologie

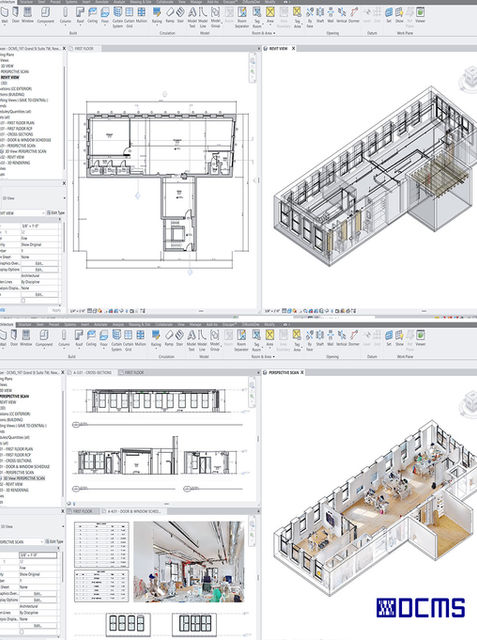

Le DCMS a réalisé un relevé LiDAR afin de capturer avec précision tous les éléments visibles. Les plafonds apparents et l'agencement ouvert ont été documentés afin de produire des dessins 2D fiables et un modèle Revit 3D pour la planification et la conception.
Capture des MEP, poutres, luminaires et finitions intérieures exposés avec une précision millimétrique
Livraison de sorties 2D et 3D coordonnées aux formats Revit, AutoCAD et PDF
Création de vues en coupe et de calendriers pour faciliter la planification de l'espace et la construction
Principaux défis et solutions
Reflective mechanical finishes introduced scanning interference; manual verification ensured fixture accuracy
Plusieurs zones avec des fonctions distinctes ont été clairement modélisées pour la planification des espaces de travail et des zones de service
Les hauts plafonds avec une infrastructure complexe nécessitaient des stratégies de capture élevées pour une modélisation précise
